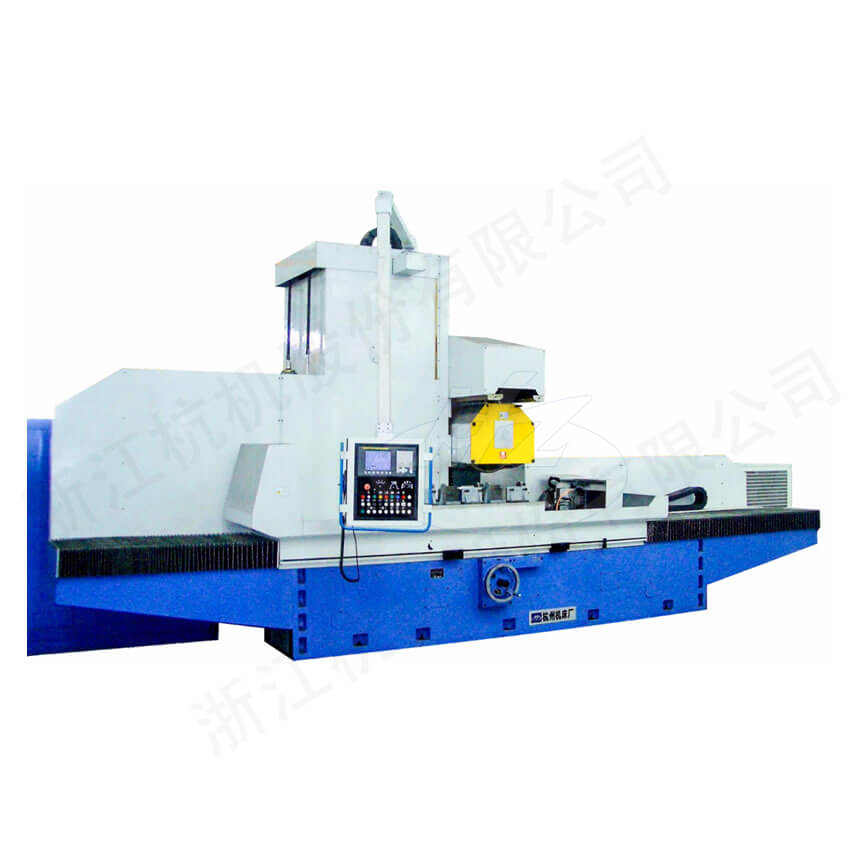

HZ-079 數控車床導軌成形磨床

產品介紹

HZ-079機床采用磨頭移動式布局形式，由床身、工作台、立柱、拖板、磨頭及砂輪修整器組成。工作台在床身上作往複運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。機床的工作台上安裝液壓仿形砂輪修整器。

本機床主要是以兩片砂輪的周邊成形修整後，磨削大拖板的下導軌型麵以及主軸箱的下安裝型麵，工件用專用夾具夾持。

該機床的砂輪最大寬度可達到500mm，可以根據形麵寬度調節幾片砂輪的間距，通過成形修整砂輪可一次全部磨削各個形麵，具有效率高，磨削質量高，操作方便的特點。

型號：		HZ-079
工作台麵尺寸（寬×長）	mm	600×2000
工作台縱向行程（最大）	mm	2100
最大磨削高度	mm	600
磨頭橫向最大行程	mm	600
工作台縱向移動速度（無級）	m/min	5-30
主磨頭軸中心線到工作台麵的距離最大	mm	900
主軸轉速	r/min	960
機床總功率（約）	kW	85
最大承載工件重量	kg	1700
機床淨重（約）	kg	17000
機床外形尺寸（長×寬×高）	mm	7600×2700×3500
