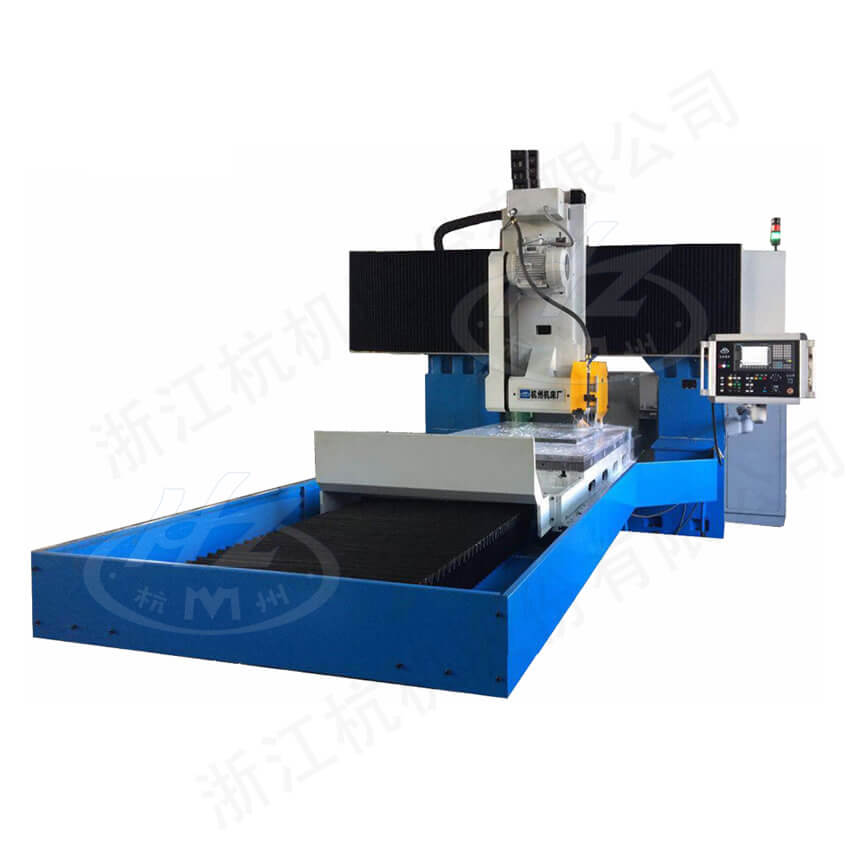

大型數控龍門平麵磨床
■ 本機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。橫梁上有拖板，周邊磨頭沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動。工作台往複運動由液壓驅動，床身與工作台采用雙V型滑動導軌副。
■ 周邊磨頭的垂直進給、橫向進給運動均由交流伺服電機驅動，共兩軸，數控係統采用SIEMENS 808D ADVANCED係統。
■ 本機床屬於大型平麵磨床，主要是用砂輪周邊磨削工件的表麵，能通過自動、手動（電手輪）對零件的平麵進行周邊磨削，能加工鋼、鑄鐵及有色金屬等製成的零件。磨削時，工件可直接固定在台麵上、電磁吸盤上或固定在夾具上加工。
| 型號： | HZ-K2512 | ||
|---|---|---|---|
| 機床規格 | 最大磨削工件尺寸（長×寬×高） | mm | 2500×1250×580 |
| 工作台麵尺寸（長×寬） | mm | 2500×1250 | |
| 工作台縱向行程（最大） | mm | 2700 | |
| 立軸間距離 | mm | 1700 | |
| 工作台驅動 | 工作台縱向移動速度（液壓無極調速） | m/min | 8-28 |
| 工作台最大承載量 | kg | 5000 | |
| 周邊磨頭 | 磨頭電動功率 | kW | 11 |
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф500×75×Ф305 | |
| 砂輪軸轉速 | r/min | 1140 | |
周邊磨頭 垂直進給 | 垂直移動距離 | mm | 630 |
| 快速進給速度 | mm/min | 500 | |
| 連續進給速度 | mm/min | 50-500 | |
| 最小進給量 | mm | 0.002 | |
| 最小可編程增量 | mm | 0.001 | |
周邊磨頭 橫向進給 | 橫向移動距離 | mm | 1700 |
| 連續進給速度 | mm/min | 50-1500 | |
| 斷續進給速度 | mm/次 | 5-50 | |
| 最小進給量 | mm | 0.01 | |
| 機床外形尺寸（長×寬×高）（約） | mm | 9000×6500×4000 | |
| 機床總重量（約） | kg | 28000 | |
