普通精度臥軸矩台平麵磨床

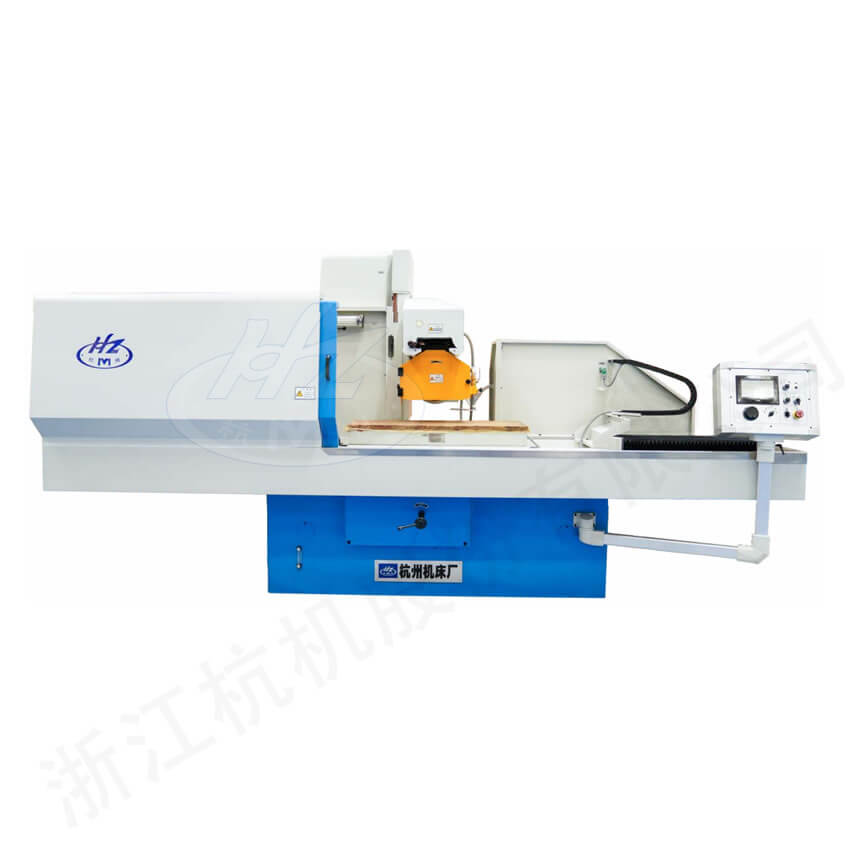

M係列 HZ係列臥軸矩台平麵磨床（磨頭移動式結構）

產品介紹

M7130/2CK M7132H/2CK M7140H/2CK HZ-034/2CK1 M7140×16/2CK HZ-033/2CK2 HZ-033/2CK3 HZ-033/2CK4 HZ-500/2CK HZ-630/2CK HZ-800/2CK

本機床主要是以砂輪周邊磨削工件的水平平麵，也可用砂輪的側麵磨削工件凸緣的垂直側麵，能加工鋼、鑄鐵和有色金屬製成的零件，磨削時工件可直接固定在工作台麵上或吸牢在電磁吸盤上加工或由其他夾具夾持進行磨削，使用範圍廣，適用於各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。

產品特點

■ 本係列機床是在通用機床的機型上升級的兩軸程控臥軸矩台平麵磨床，適合加工大批量工件。

■ 產品覆蓋30S、50、60係列和HZ-800等所有磨頭移動係列平麵磨床。產品程控化升級後具備可視化自動操作功能，提高了操作的便捷性，機床具備自動磨削功能，可實現一人多機操作，大幅度降低操作者的勞動強度。

■ 該機床采用磨頭移動式布局形式，由床身、工作台、立柱、拖板及磨頭組成。工作台在床身上作往複運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。

■ 工作台往複運動由液壓驅動，運動速度無級調速。

■ 本機床為兩軸程控機床，磨頭橫向進給運動和垂直進給運動均由伺服電機驅動。磨頭砂輪主軸的旋轉運動由交流電機驅動。

■ 該係列機床一米機型標配為半封閉罩殼，工作台長度一米以上機型標配為簡易罩殼，均可選配半封閉及全封閉磨頭罩殼。

■ 采用簡易圖形化人機界麵，操作功能簡便，搭配高質量、高效率先進的LCD 觸摸式熒屏。

■ 操作模式與功能：設定工件零位——設定磨削總量——粗磨削每次進給量——精磨削每次進給量——精磨削次數——光磨削次數一磨削結束後砂輪回到工件零位，設計有工作台左、右進給、內外進給以及單、雙進給模式，方便操作者選擇。

規格參數

型號：			M7130/2CK	M7132H/2CK	M7140H/2CK
工作台	工作台麵尺寸（寬×長）	mm	300×1000	320×1000	400×1000
	最大磨削尺寸（寬×長×高）	mm	300×1000×400	320×1000×400	400×1000×400
	工作台縱向行程（最大）	m/min	1100
	工作台速度（無級）	mm	3-25
	工作台T型槽（槽數×寬度）	mm	3×18
	工作台承載重量（含電磁吸盤）	kg	468	499	624
磨頭	砂輪軸中心至工作台距離（最大）	mm	575
	磨頭垂直最小進給量	mm	0.005
	垂直最大機動速度	m/min	400
	磨頭橫向最小進給量	mm	0.025
	橫向進給速度	m/min	0.5~3
	砂輪軸轉速	r/min	1440
	砂輪尺寸（外徑×寬×內徑）	mm	Φ350×40×Φ127
電機功率	電機總功率（約）	kW	8	9	9
	磨頭電機功率	kW	4.5	5.5	5.5
	垂直伺服電機功率	kW	1.5
	橫向伺服電機功率	kW	1.2
工作精度	加工表麵對基麵的平行度	mm	300：0.008	300：0.005	300：0.005
工作精度	表麵粗糙度	μm	Ra0.63
機床重量（半封閉防護）	淨重(約）	kg	4200	4200	4200
機床重量（半封閉防護）	毛重(約）	kg	5000	5000	5000
外形尺寸（長×寬×高）		mm	4000x2200x2300	4000x2200x2300	4000x2200x2300
包裝箱尺寸（長×寬×高）		mm	4250x2320x2600	4250x2320x2600	4250x2320x2600

型號：			HZ-034/2CK1	M7140×16/2CK
工作台	工作台麵尺寸（寬×長）	mm	320×1600	400×1600
	最大磨削尺寸（寬×長×高）	mm	300×1600×400	400×1600×400
	工作台縱向行程（最大）	m/min	1650	1650
	工作台速度（無級）	mm	3-23	3-23
	工作台T型槽（槽數×寬度）	mm	3×18
	工作台承載重量（含電磁吸盤）	kg	800	998
磨頭	砂輪軸中心至工作台距離（最大）	mm	575
	磨頭垂直最小進給量	mm	0.005
	垂直最大機動速度	m/min	400
	磨頭橫向最小進給量	mm	0.025
	橫向進給速度	m/min	0.5~3
	砂輪軸轉速	r/min	1440
	砂輪尺寸（外徑×寬×內徑）	mm	Φ350×40×Φ127
電機功率	電機總功率（約）	kW	8	9
	磨頭電機功率	kW	4.5	5.5
	垂直伺服電機功率	kW	1.5
	橫向伺服電機功率	kW	1.2
工作精度	加工表麵對基麵的平行度	mm	300：0.008	300：0.005
工作精度	表麵粗糙度	μm	Ra0.63
機床重量（半封閉防護）	淨重(約）	kg	5000	5100
機床重量（半封閉防護）	毛重(約）	kg	6000	6000
外形尺寸（長×寬×高）		mm	4150×1673×2035	4150×1673×2035
包裝箱尺寸（長×寬×高）		mm	4500×1700×2400	4500×1700×2400

型號：			HZ-033/2CK2	HZ-033/2CK3	HZ-033/2CK4
工作台	工作台麵尺寸（寬×長）	mm	320×2000	320×2500	320×4000
	最大磨削尺寸（寬×長×高）	mm	320×2000×400	320×2500×400	320×4000×400
	工作台縱向行程（最大）	m/min	2100	2600	4300
	工作台速度（無級）	mm	3-23	3-25	3-22
	工作台T型槽（槽數×寬度）	mm	3×18
	工作台承載重量（含電磁吸盤）	kg	798	1240	2000
磨頭	砂輪軸中心至工作台距離（最大）	mm	575	575	600
	磨頭垂直最小進給量	mm	0.005
	垂直最大機動速度	m/min	400
	磨頭橫向最小進給量	mm	0.025
	橫向進給速度	m/min	0.5~3
	砂輪軸轉速	r/min	1440
	砂輪尺寸（外徑×寬×內徑）	mm	Φ350×40×Φ127		Φ400×63×Φ127
電機功率	電機總功率（約）	kW	8	8	16.7
	磨頭電機功率	kW	4.5	4.5	11
	垂直伺服電機功率	kW	1.5
	橫向伺服電機功率	kW	1.2
工作精度	加工表麵對基麵的平行度	mm	300：0.008
工作精度	表麵粗糙度	μm	Ra0.63
機床重量（半封閉防護）	淨重(約）	kg	6500	7000	10000
機床重量（半封閉防護）	毛重(約）	kg	7000	7500	11000
外形尺寸（長×寬×高）		mm	4850x1673x2035	4850x1673x2035	14830x1775x2550
包裝箱尺寸（長×寬×高）		mm	5430x1750x2400	7150x1750x2400	14830x1800x2650

型號：			HZ-500/2CK	HZ-630/2CK	HZ-800/2CK
工作台	工作台麵尺寸（寬×長）	mm	500×1000	630×1250	800×2000
	最大磨削尺寸（寬×長×高）	mm	500×1000×400	630×1250×400	800×2000×600
	工作台縱向行程（最大）	m/min	1100	1350	2100
	工作台速度（無級）	mm	3-25	3-27	5-25
	工作台T型槽（槽數×寬度）	mm	3×18	3×22	3×22
	工作台承載重量（含電磁吸盤）	kg	680	815	2500
磨頭	砂輪軸中心至工作台距離（最大）	mm	575	600	825
	磨頭垂直最小進給量	mm	0.005
	垂直最大機動速度	m/min	400
	磨頭橫向最小進給量	mm	0.025
	橫向進給速度	m/min	0.5~2.5
	砂輪軸轉速	r/min	1440
	砂輪尺寸（外徑×寬×內徑）	mm	Φ350×50×Φ127	Φ400×50×Φ203	Φ450×63×Φ203
電機功率	電機總功率（約）	kW	17	20	26
	磨頭電機功率	kW	9		11
	垂直伺服電機功率	kW	1.5
	橫向伺服電機功率	kW	1.2
工作精度	加工表麵對基麵的平行度	mm	300：0.005	300：0.008	300：0.005
工作精度	表麵粗糙度	μm	Ra0.63
機床重量（半封閉防護）	淨重(約）	kg	4000	6000	12000
機床重量（半封閉防護）	毛重(約）	kg	4500	6500	13000
外形尺寸（長×寬×高）		mm	3150x1673x2245	3840x2007x2000	8050x2430x2650
包裝箱尺寸（長×寬×高）		mm	4250x2325x2600	4050x2350x2300	8400x2750x3050
