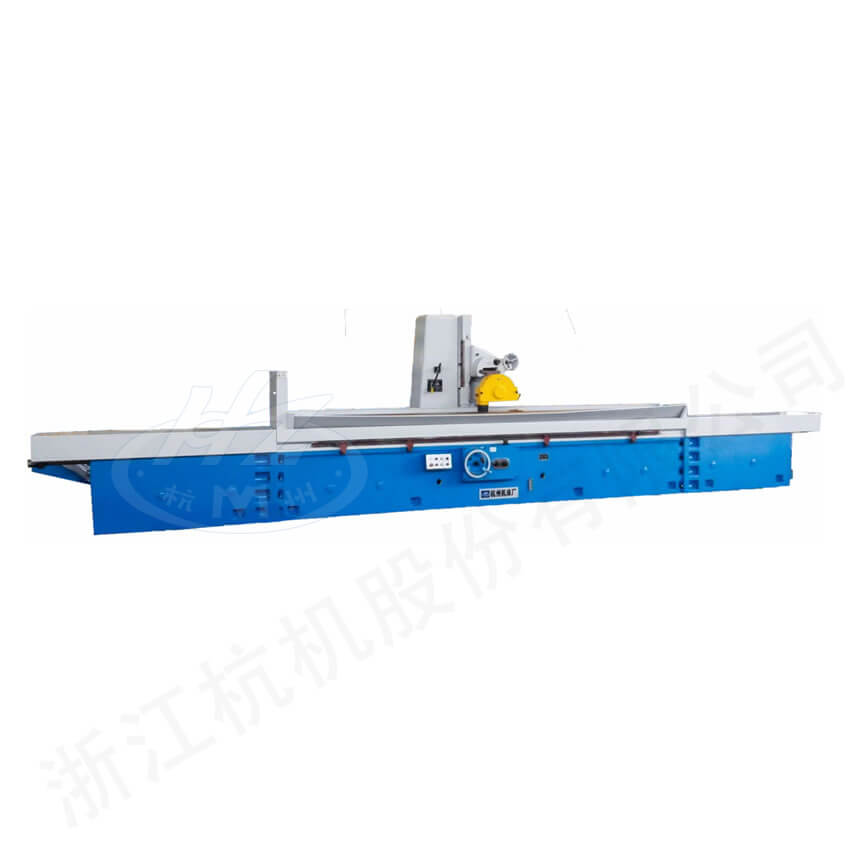

普通精度臥軸矩台平麵磨床
本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬製成的各類工件平麵。適用於各種機械加工車間和機修車間。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石砂輪刀） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪卡盤連砂輪 | 2套 | 機床調整墊鐵 | 1套 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | 正弦平口鉗（ZPQ-150） | 1件 |
■ 工作台麵加長至2~4 米，特別適用加工紡織機械的刀剪模具、模板、針板等較長的工件。
■ 工作台縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動。
■ 垂直進給帶快速升降，也可手動，砂輪軸采用裝入式電動機驅動。
| 型號： | HZ-033/2S | HZ-033/3S | HZ-033/4 | |||
|---|---|---|---|---|---|---|
| 工作台 | 工作台麵尺寸（寬×長） | mm | 320×2000 | 320×2500 | 320×4000 | |
| 最大磨削尺寸（寬×長×高） | mm | 320×2000×400 | 320×2500×400 | 320×4000×400 | ||
| 工作台縱向行程（最大） | mm | 2050 | 2550 | 4300 | ||
| 工作台速度（無級） | m/min | 3-17 | 3-25 | 3-22 | ||
| 工作台T型槽（槽數×寬度） | mm | 3×18 | ||||
| 工作台承載量（最大） | kg | 798 | 1240 | 2000 | ||
| 磨頭 | 砂輪軸中心至工作台距離（最大） | mm | 575 | 600 | ||
磨頭的最 大進程 | 橫向（手動或液動） | mm | 350 | |||
| 垂直（手動） | mm | 400 | ||||
手動垂直 進刀 | 手輪每格和垂直進刀量 | mm | 0.01 | |||
手輪每轉和垂直進刀量 | mm | 1 | ||||
液壓橫向 進刀 | 連續進刀速度 | m/min | 0.5-3 | |||
| 斷續進刀量 | 3-30mm/工作台每行程 | |||||
| 砂輪軸轉速 | r/min | 1440 | ||||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф350×40×Ф127 | Ф400×63×Ф127 | |||
| 電機功率 | 電機總功率 | kW | 8 | 18 | ||
| 磨頭電機功率 | kW | 4.5 | 11 | |||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300：0.005 | |||
| 表麵粗糙度 | μm | Ra0.63 | ||||
| 機床重量 | 淨重(約） | kg | 6500 | 7000 | 10000 | |
| 毛重(約） | kg | 7000 | 7500 | |||
| 外形尺寸（長×寬×高） | mm | 4850x1673x2035 | 6800x1673x2035 | 14830x1775x2550 | ||
| 包裝箱尺寸（長×寬×高） | mm | 5500x1800x2400 | 7150x1750x2400 | 8600x1750x2550 | ||
