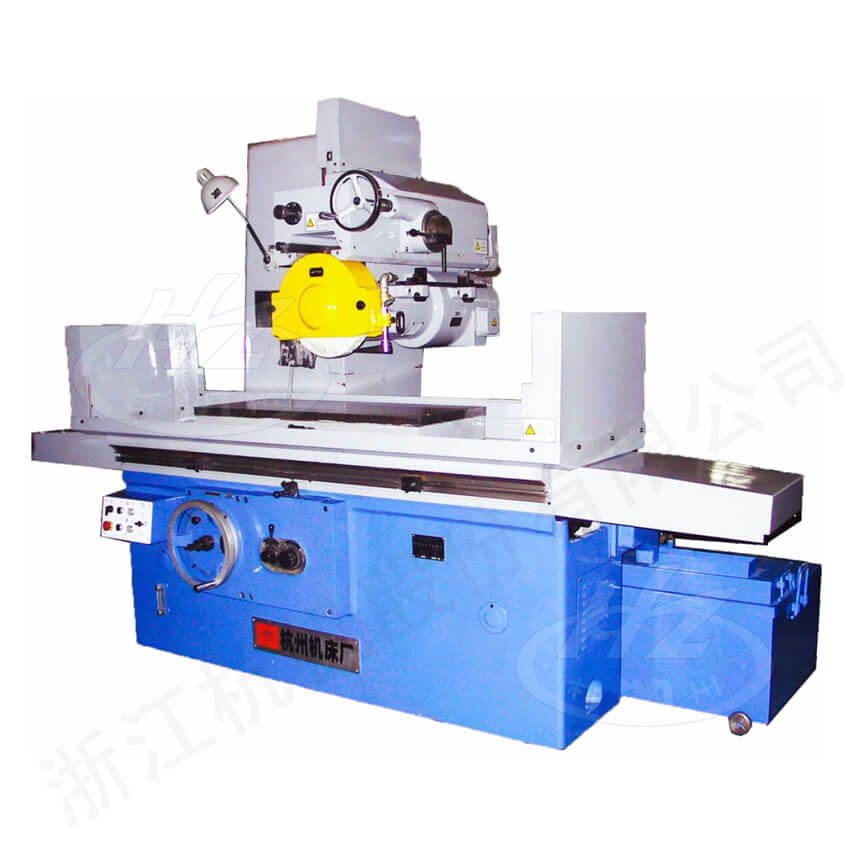

普通精度臥軸矩台平麵磨床
本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬製成的各類工件平麵。適用於各種機械加工車間和機修車間。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石砂輪刀） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪卡盤連砂輪 | 2套 | 機床調整墊鐵 | 1套 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | 正弦平口鉗（ZPQ-150） | 1件 |
■ 工作台縱向運動由葉片泵驅動，運轉平穩，噪聲小，油池溫升低，精度達到臥軸矩台平麵磨床國家標準。
■ 可進行槽和凸緣側麵的磨削。
■ 改進後的磨頭橫向進給機構，有液壓自動進給和手動進給，操作方便。
■ 磨頭垂直運動有快速升降機構，又能手動進給。
■ 磨頭電機和油泵電機均采用Y 係列電機，電氣貫徹國家安全標準。
■ 外型美觀，機床留有安裝數顯裝置的位置。
| 型號： | M7140H | M7140H×16 | |||
|---|---|---|---|---|---|
| 工作台 | 工作台麵尺寸（寬×長） | mm | 400×1000 | 400×1600 | |
| 最大磨削尺寸（寬×長×高） | mm | 400×1000×400 | 400×1600×400 | ||
| 工作台縱向行程（最大） | mm | 1100 | 1650 | ||
| 工作台速度（無級） | m/min | 3-27 | 3-20 | ||
| 工作台T型槽（槽數×寬度） | mm | 3×18 | |||
| 工作台承載量 | kg | 624 | 998 | ||
| 磨頭 | 砂輪軸中心至工作台距離（最大） | mm | 575 | ||
| 磨頭橫向每行程斷續進給量 | mm | 3-30 | |||
| 磨頭的最大進程 | 橫向（手動或液動） | mm | ≥430 | ||
| 垂直（手動） | mm | 400 | |||
| 砂輪軸轉速 | r/mim | 1440 | |||
| 垂直進給手輪刻度盤值 | mm | 0.01 | |||
| 手輪每轉磨頭進給量 | mm | 1.00 | |||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф350×40×Ф127 | |||
| 電機功率 | 電機總功率 | kW | 9 | ||
| 磨頭電機功率 | kW | 5.5 | |||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300：0.005 | ||
| 表麵粗糙度 | μm | Ra0.63 | |||
| 機床重量 | 淨重( 約) | kg | 3500 | 5000 | |
| 毛重( 約) | kg | 4000 | 5500 | ||
| 外形尺寸（長×寬×高） | mm | 2295×1673×2035 | 4105×1673×2035 | ||
| 包裝箱尺寸（長×寬×高） | mm | 2600×1750×2400 | 4600×1800×2400 | ||
