普通精度臥軸矩台平麵磨床
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石砂輪刀） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪卡盤連砂輪 | 2套 | 機床調整墊鐵 | 1套 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | 正弦平口鉗（ZPQ-150） | 1件 |
■ 機床采用磨頭移動布局，立柱右置( 相對操作者而言)，拖板與立柱結構新穎合理，整機
剛性好，磨頭功率大。
■ 工作台縱向運動，磨頭橫向運動均由葉片油泵驅動，運動平穩、噪聲小，油池溫升低。
■ 機床垂直貼塑減摩導軌副。
■ 磨頭垂直運動可快速升降，進給用手動。
■ 磨頭橫向進給有液壓自動進給，操作方便。
■ 機床的自動潤滑係統潤滑各導軌的絲杆。
■ 機床精度達到臥軸矩台平麵磨床國家標準。

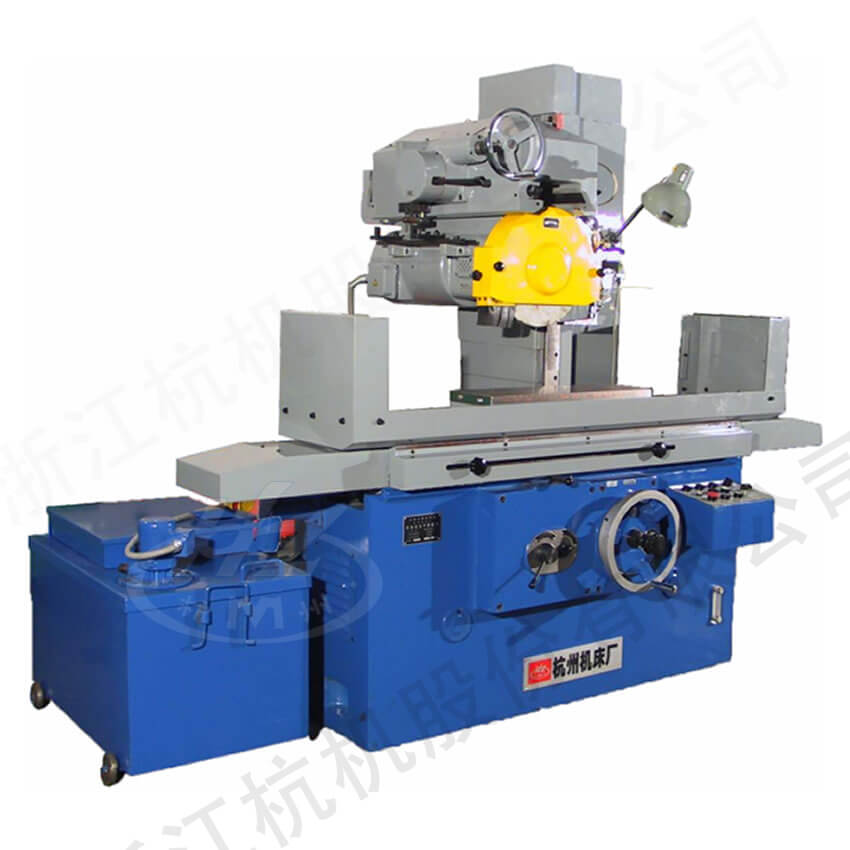

M7120E/HZ
| 工作台 | 工作台麵尺寸（寬×長） | mm | 200×630 | |
| 最大磨削尺寸（寬×長×高） | mm | 200×630×320 | ||
| 工作台縱向行程（最大） | mm | 730 | ||
| 工作台速度（無級） | m/min | 2-20 | ||
| 工作台T 型槽（槽數×寬度） | mm | 1×14 | ||
| 工作台承載量 | kg | 157 | ||
| 磨頭 | 砂輪軸中心至工作台距離（最大） | mm | 495 | |
| 砂輪軸轉速 | r/min | 1440 | ||
| 垂直進給 手動每格 | mm | 0.005 | ||
| 快速升降速度 | m/min | 0.4 | ||
| 手動橫向進給 手輪每轉磨頭移動 | mm | 約2 | ||
| 機動橫向進給 | 連續 | m/min | 0.5-1.8 | |
| 斷續 | mm | 5-18 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф350×32×Ф127 | ||
| 電機功率 | 電機總功率 | kw | 14.5 | |
| 液壓油泵電機功率 | kw | 3 | ||
| 冷卻泵電機 | kw | 0.125 | ||
| 磨頭電機功率 | kw | 11 | ||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300:0.008 | |
| 表麵粗糙度 | µm | Ra0.63 | ||
| 機床重量 | 淨重(約) | kg | 3500 | |
| 毛重(約) | kg | 4000 | ||
| 外形尺寸（長×寬×高） | mm | 2295×1673×2235 | ||
| 包裝箱尺寸（長×寬×高） | mm | 2800×1780×2650 | ||
